JIC Hydraulic Fittings: Sizes, Threads, vs NPT/ORFS, Selection and Installation

여러분의 손은 이미 그 차이를 알고 있습니다. JIC 수형 피팅은 JIC 암형 스위블과 금속 간 37° 플레어가 있는 시트에 부드럽게 나사산이 끼워져 있습니다. 동일한 수컷을 NPT 포트에 연결하면 나사산이 묶이거나 누출되거나 손상됩니다. 이 짧은 테스트는 JIC 유압 피팅이 인기 있고 오해받는 이유를 포착합니다. JIC는 공동 산업 협의회(Joint Industry Council)를 의미하며 형상은 SAE J514에 정의되어 있습니다. 평행 UNF 나사산과 37° 플레어 밀봉 표면. 유압 호스를 주문하거나 조립할 때 나사 직경뿐만 아니라 대시 크기와 시트 각도를 모두 일치시키십시오.

JIC 유압 피팅이란 무엇입니까?

JIC 피팅은 플레어형 튜브 피팅입니다. 수형 JIC 커넥터의 끝에는 37° 원뿔이 가공되어 있습니다. 암형 피팅에는 일치하는 37° 콘 시트가 있습니다. 커플링 너트를 조이면 나팔 모양의 튜브 끝이나 수형 콘이 암형 시트에 눌려집니다. 결과적으로 생성된 금속 대 금속 씰은 O-링이나 나사 밀봉제 없이 높은 압력과 진동을 처리할 수 있습니다.

이 설계는 나사산을 쐐기형으로 밀봉하는 NPT와 같은 테이퍼형 파이프 나사산과 다릅니다. 평평한 면에 O링을 사용하는 ORFS와도 다릅니다. JIC는 평행나사를 사용하기 때문에 시트 표면이 깨끗하고 손상되지 않으면 분해와 재제작을 반복할 수 있습니다.

대부분의 JIC 피팅은 부식성 환경을 위해 탄소강과 아연 도금 또는 스테인레스강으로 가공됩니다. 이동식 장비, 공작 기계, 농기계에서는 37° 플레어가 견고한 튜브 및 호스 어셈블리의 기본 선택이 되었습니다.

호스 어셈블리를 제작하거나 교체하는 경우 잘 만들어진 호스 어셈블리부터 시작하십시오. JIC 수형 74° 콘 피팅 ; 74°의 사이각은 중심선에서 측정된 37° 각도와 동일합니다.

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 JIC 남성 74° 콘 제조업체, OEM/ODM 공장 - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd는 최고 중국 ODM 및 OEM 16711 JIC 남성 74° 콘 제조업체 및 공장입니다.제품 설명제품 이름: Jic Ma... 제품보기 →

37도 플레어가 선택 사항이 아닌 이유

37° 시트는 37° 콘과 쌍을 이루어야 합니다. 45° 플레어는 비슷해 보이지만 밀봉되지는 않습니다. 37° 시트에 작은 흠집이라도 누출 경로를 만들 수 있습니다. 그러므로 조립하기 전에 적절한 조명 아래에서 콘과 시트를 검사하십시오.

JIC 피팅 크기: 대시 번호 및 스레드 치수

JIC 피팅은 공칭 튜브 외부 직경을 기준으로 1/16인치 단위로 대시 숫자로 크기가 지정됩니다. A -6 피팅은 3/8인치 튜브와 일치합니다. -12는 3/4인치 튜브와 일치합니다. 스레드는 파이프 스레드가 아닌 병렬 UNF 스레드입니다. 예를 들어, -6 수 JIC에는 9/16-18 UNF 스레드가 있습니다.

아래 차트는 일반적인 JIC 대시 크기에 대한 일반적인 나사 외부 직경을 보여줍니다. 이는 교체품을 주문하기 전에 보유하고 있는 품목을 빠르게 확인할 수 있는 방법입니다.

-4 -6 -8 -10 -12 -16 -20 -24 0.44 0.56 0.75 0.88 1.06 1.31 1.63 1.88 나사산 외경(in)

일반적인 JIC 대시 크기: 스레드 OD는 튜브 OD와 동일하지 않습니다.

일반적인 JIC 대시 크기, 공칭 튜브 OD 및 UNF 나사산 치수.
대시 크기 공칭 튜브 OD 스레드 크기 좌석 각도
-4 1/4인치 7/16-20 UNF 37°
-6 3/8인치 9/16-18 UNF 37°
-8 1/2인치 3/4-16 UNF 37°
-10 5/8인치 7/8-14 UNF 37°
-12 3/4인치 1-1/16-12 UNF 37°
-16 1인치 1-5/16-12 UNF 37°
-20 1-1/4인치 1-5/8-12 UNF 37°
-24 1-1/2인치 1-7/8-12 UNF 37°

정확한 공차는 항상 도면이나 공급업체 카탈로그를 참조하십시오. 일부 제조업체에서는 육각형에 대시 크기를 표시하고 다른 제조업체에서는 표시하지 않기 때문입니다.

JIC 대 NPT, BSP 및 ORFS

JIC 피팅은 특히 기계에 혼합 연결이 있는 경우 다른 유압 피팅 제품군과 혼동되는 경우가 많습니다. 빠른 비교가 유용합니다.

일반적인 유압 피팅 스레드 유형 간의 주요 차이점.
특징 JIC NPT BSPP / BSP ORFS
실 형태 병렬 UNF 테이퍼형 NPT 병렬 BSP 또는 테이퍼형 BSPT 병렬 UNF
씰 방식 37° 금속 플레어 스레드 간섭 60° 금속 콘, O-링 또는 와셔 페이스 홈의 O-링
일반적인 사용 모바일 및 플랜트 유압장치 일반배관 유럽 및 미터법 장비 고압 누출 제어
JIC 호환? - 아니요 아니요 아니요

JIC는 위의 일반적인 스레드 유형과 호환되지 않습니다. 차이점은 단지 외관상의 차이가 아닙니다. 일치하지 않는 스레드는 빠르게 교차할 수 있으며, 조이는 것처럼 보이지만 압력이 가해지면 누출될 수 있습니다.

30초 신원 확인

  • 스레드가 평행인지 테이퍼인지 확인하십시오. NPT는 눈에 띄게 가늘어지는 반면 JIC는 그렇지 않습니다.
  • 시트 각도를 측정합니다. JIC는 37°, SAE 45°는 다릅니다. BSP는 60°이며 ORFS에는 O-링 홈이 있는 평평한 면이 있습니다.
  • 스레드 피치 게이지를 사용하여 인치당 20, 18, 16, 14 또는 12 스레드와 같은 UNF 피치를 확인합니다.
  • 캘리퍼로 대시 크기를 확인하고 위 표의 스레드 OD와 비교하십시오.

JIC를 NPT, BSP 또는 ORFS에 연결해야 하는 경우 스레드를 강제로 연결하지 마십시오. 품질을 사용하십시오 유압 어댑터 이러한 전환을 위해 설계되었습니다.

올바른 JIC 피팅을 선택하는 방법

시스템 압력과 최고 압력으로 시작하십시오. 피팅은 최소한 호스 및 적용 분야의 최대 작동 압력에 맞는 등급을 받아야 합니다. 다음으로 올바른 대시 크기와 스레드를 선택하십시오. 그런 다음 직선형, 45°, 90°, 회전형, 격벽, 유니언 또는 어댑터 중에서 모양을 선택합니다.

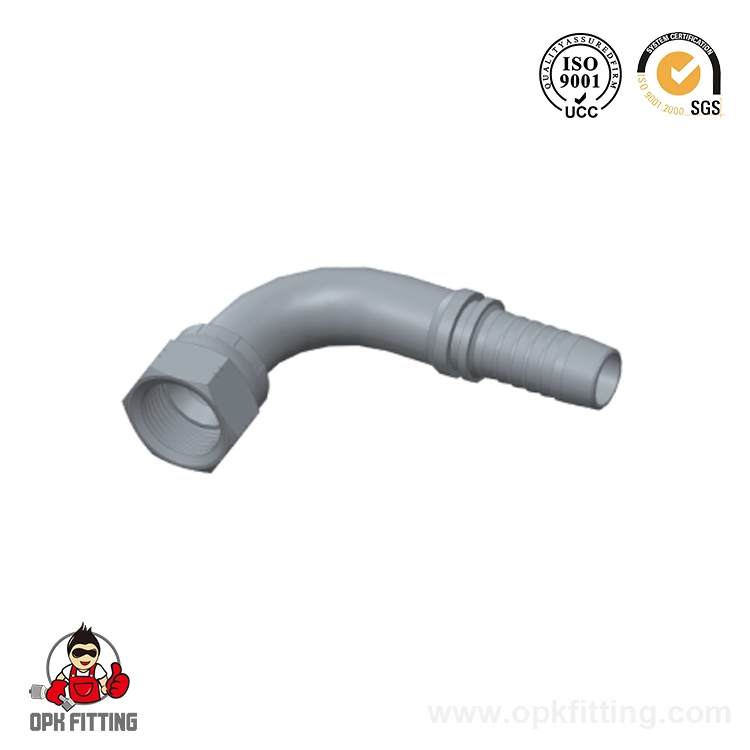

피팅 주변의 공간을 고려하십시오. 직선 커넥터가 좁은 모서리를 가리키는 경우 45° 또는 90° 버전은 호스 응력을 줄여줍니다. 설치 중에 호스를 회전해야 하는 경우 회전형 JIC 암형 또는 수형 디자인이 더 쉽게 조일 수 있습니다. 패널이나 격벽을 통과하는 경우 격벽 피팅을 사용하십시오.

깔끔한 여성 연결석을 원하시면 JIC 암형 74° 콘 시트 피팅 매끄럽고 버(burr) 없는 실로 되어 있습니다.

26711 JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fittin 26711 JIC 암 74° 콘 시트 제조업체, OEM/ODM 공장 - Ningbo Opk Fittin Ningbo Opk Fitting Co., Ltd는 최고의 중국 ODM 및 OEM 26711 JIC 여성 74° 콘 시트 제조업체 및 공장입니다.제품 설명제품 이름:... 제품보기 →

재료 선택이 중요합니다. 아연 도금 탄소강은 건조한 실내 또는 경공업 장비에 일반적으로 사용됩니다. 스테인레스 스틸은 해양, 식품 가공 및 화학 환경에서 부식에 강합니다. 황동 JIC 피팅은 저압 서비스에 사용 가능하지만 덜 일반적입니다.

소싱 관점에서 볼 때, 한 지붕 아래 여러 표준 제품군을 생산하는 제조업체는 품질 관리를 단순화할 수 있습니다. 닝보의 유압 피팅 공장은 구매자가 부품을 결합하고 공차를 일관되게 유지하는 데 도움이 되는 JIC, BSP, 미터법, 플랜지 및 어댑터 라인을 공급합니다. 평판이 좋은 공급업체는 도금, 열처리 및 압력 테스트에 대해 투명해야 합니다. OEM 생산이나 유지보수를 위해 소싱하는 경우, 우리 팀과 JIC 요구 사항에 대해 논의하십시오 정확한 부품을 확인하신 후 주문하세요.

설치 및 일반적인 누출 원인

아무리 좋은 JIC 피팅이라도 잘못 설치하면 누출이 발생합니다. 조립하기 전에 콘과 시트를 닦고 긁힌 자국이 있는지 검사하고 나사산이 깨끗한지 확인하십시오. 많은 JIC 어셈블리는 실란트 없이 설치되므로 실링 표면에 잔해물이 없도록 유지하십시오.

  • 37° 플레어 시트에는 PTFE 테이프를 사용하지 마십시오. 금속 간 접촉을 방지하고 잔해물이 시스템에 쌓이는 것을 방지할 수 있습니다.
  • 플레어가 안착될 때까지 손으로 조인 다음 렌치를 사용하여 마지막 회전을 수행합니다. 지나치게 조이면 시트가 변형될 수 있습니다.
  • 호스가 비틀리지 않도록 백업 렌치로 육각형을 잡으십시오.
  • 최종 조립 전에 두 부품의 대시 크기와 시트 각도가 동일한지 확인하십시오.
  • 어셈블리가 진동하는 경우 회전 또는 유니언을 사용하여 호스에 가해지는 응력을 줄이십시오.

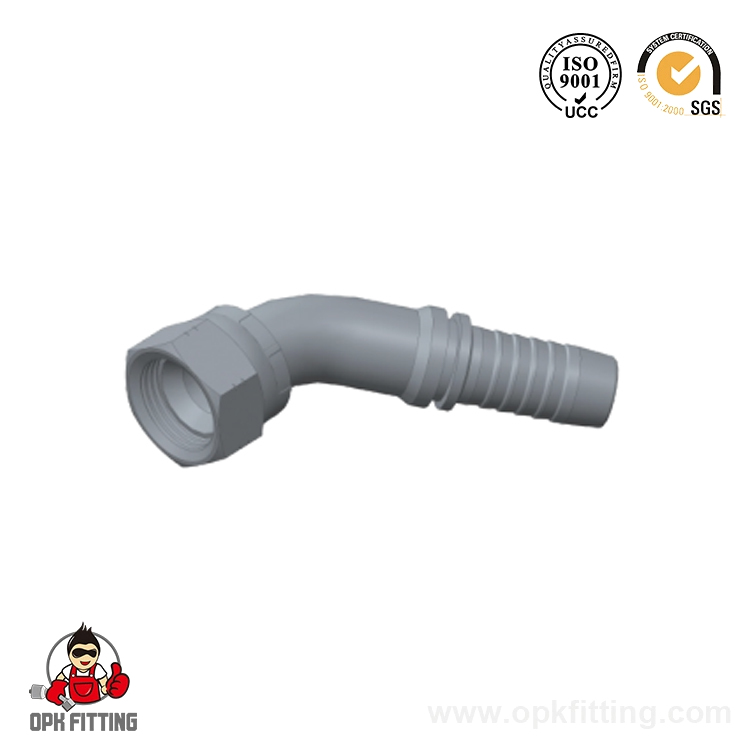

타이트한 라우팅을 위해서는 45° JIC 암형 74° 콘 시트 피팅 호스 굴곡을 줄이고 어셈블리를 최소 굴곡 반경 내로 유지할 수 있습니다.

26741 45° JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fi 26741 45° JIC 암 74° 콘 시트 제조업체, OEM/ODM 공장 - Ningbo Opk Fi Ningbo Opk Fitting Co., Ltd는 최고 중국 ODM 및 OEM 26741 45° JIC 여성 74° 콘 시트 제조업체 및 공장입니다.1. 원료: 탄소 강철... 제품보기 →

JIC 피팅이 누출되는 이유는 무엇입니까? 누출은 거의 항상 시트 손상, 약간 잘못된 플레어 각도 또는 크로스스레딩을 나타냅니다. 실런트로 누출을 막으려고 하기보다는 피팅을 교체하십시오.

호스 어셈블리를 압착한 후 전문점에서는 모든 어셈블리에 대해 압력 테스트를 수행하고 포장하기 전에 보어를 세척해야 합니다. 이는 느슨한 페룰, 손상된 시트 및 오염을 잡는 데 도움이 됩니다.

JIC 유압 피팅에 대해 자주 묻는 질문

Q1. JIC와 NPT 피팅의 차이점은 무엇입니까?

A1. JIC는 평행 나사산과 37° 플레어 금속 씰을 사용합니다. NPT는 테이퍼형 나사산을 사용하고 나사산 간섭에 의한 씰을 사용합니다. 그것들은 서로 바꿔 사용할 수 없습니다.

Q2. JIC와 SAE 피팅은 동일합니까?

A2. JIC 피팅은 37° 플레어가 있는 SAE J514를 따릅니다. SAE 45° 플레어 피팅은 다른 표준이며 JIC와 호환되지 않습니다.

Q3. JIC 피팅 크기를 어떻게 측정합니까?

A3. 스레드 OD를 측정하고 이를 표준 JIC 치수 차트와 비교하여 대시 크기를 결정한 다음 37° 시트 각도를 확인합니다.

Q4. ORFS 여성과 함께 JIC 남성을 사용할 수 있나요?

A4. 아니요. ORFS는 평평한 면에 O-링을 사용하여 밀봉하는 반면, JIC는 37° 금속 콘을 사용하여 밀봉합니다. 혼합하면 누출되어 양쪽 표면이 손상될 수 있습니다.

Q5. JIC 피팅이 누출되는 이유는 무엇입니까?

A5. 일반적인 원인은 손상된 플레어 시트, 크로스 스레딩, 잘못된 플레어 각도, 과도한 조임 또는 밀봉 표면의 잔해입니다.

Q6. JIC 유압 피팅은 어떤 재료로 만들어지나요?

A6. 아연 도금 탄소강과 스테인리스강이 가장 일반적인 선택입니다. 황동은 저압 또는 부식에 민감한 응용 분야에 사용할 수 있습니다.
