산업용 호스 피팅이란 무엇입니까? 완전한 가이드

정말 산업용 호스 피팅 그것이 무엇이고 왜 중요한가

안 산업용 호스 피팅은 유연한 호스를 파이프, 밸브, 펌프, 실린더 또는 다른 호스에 연결하는 커넥터 구성 요소입니다. , 유체나 가스가 누출 없이 시스템을 통해 이동할 수 있도록 연결부를 밀봉합니다. 이는 일반적으로 커플링 본체, 호스를 고정하는 페룰 또는 슬리브, 시스템의 나머지 부분과 결합되는 반대쪽 끝에 있는 스레드 또는 플랜지 인터페이스로 구성됩니다.

오늘날 판매되는 대부분의 산업용 호스 피팅은 산업 표준 호스 피팅으로 제작됩니다. 즉, 스레드 형태, 밀봉 각도 및 치수는 일회성 독점 설계가 아닌 SAE, DIN, ISO 또는 학사와 같은 인정된 사양을 따릅니다. 이러한 표준화는 하나의 생산 실행에서 나온 피팅을 완전히 다른 곳에서 생산된 호스, 밸브 또는 실린더 포트와 안정적으로 결합할 수 있도록 하는 것입니다. 이는 불일치가 사소한 불편함보다는 압력 하에서 누출을 의미할 수 있는 유압 및 유체 운송 시스템에서 매우 중요합니다.

이 가이드의 나머지 부분에서는 표준 호스 피팅 제작 방법, 나사산 및 씰링 표준 비교 방법, 주어진 압력 및 호스 직경에 대한 유압 호스 피팅 크기 조정 방법, 산업용 호스 피팅 제조업체에서 찾아야 할 사항에 대해 안내합니다.

무엇입니까? 표준 호스 피팅

표준 호스 피팅은 맞춤형 또는 독점 형상이 아닌 게시된 치수 및 스레드 사양에 따라 제작된 커플링입니다. 유압 및 산업용 호스 작업에서 가장 널리 참조되는 사양에는 SAE 직선 나사 및 플레어 피팅, 유럽 장비 전반에 걸쳐 공통적으로 사용되는 DIN 미터법 피팅, 국경 간 장비 호환성에 사용되는 ISO 피팅, 영국 및 영연방 시장 장비에서 일반적으로 사용되는 BS 피팅이 포함됩니다.

독점 설계 대신 산업 표준 호스 피팅을 선택하면 연결 지점을 재설계하지 않고도 교체 부품을 둘 이상의 생산 라인에서 공급받을 수 있으므로 일반적으로 향후 유지 관리가 단순화됩니다.

산업용 호스 피팅 작동 방식: 핵심 구성 요소

모든 산업용 호스 피팅은 스레드 표준이나 호스 크기에 관계없이 세 가지 기능 영역을 공유합니다.

호스 커플링 및 페럴

커플링 본체는 호스 끝 부분에 삽입되거나 호스 끝 부분 위에 삽입되고, 압착 중에 페룰이나 슬리브가 호스 주위로 압축되어 피팅을 제자리에 고정하고 외부 호스 층을 피팅 자루에 밀봉합니다.

스레드 및 씰 인터페이스

피팅의 반대쪽 끝 부분에는 시스템의 나머지 부분에 연결되는 스레드 또는 플랜지가 있습니다. 씰링은 접촉 시 씰링되는 테이퍼형 스레드, O-링 또는 결합 와셔와 쌍을 이루는 평행 스레드 또는 토크 하에서 금속 간 접촉을 통해 씰링하는 플레어 및 콘 인터페이스를 통해 발생합니다.

주름진 피팅과 재사용 가능한 피팅

압착 피팅은 압착 기계를 사용하여 호스에 영구적으로 고정되며 호스를 절단하지 않고는 제거할 수 없습니다. 반면 재사용 가능 또는 현장 부착 가능 피팅은 호스 끝 부분에 나사 또는 클램프로 고정하고 분해 및 재장착이 가능하므로 압착 기계를 사용할 수 없는 현장 수리 상황에 적합합니다.

호스 직경에 따른 고압 호스 피팅 크기 결정

일반적으로 호스 내경이 증가하면 작동 압력 용량이 감소합니다. 왜냐하면 내경이 클수록 동일한 벽 응력을 유지하기 위해 비례적으로 더 두꺼운 강화 층이 필요하기 때문입니다. 작은 직경의 호스에 있는 고압 호스 피팅은 더 큰 직경의 호스에 있는 동일한 피팅 제품군보다 훨씬 더 높은 작동 압력을 처리할 수 있는 경우가 많습니다. , 이것이 압력 등급을 확인하지 않고 직경만으로 크기를 결정하는 것이 일반적인 사양 실수인 이유입니다.

그림 1: 호스 내경 크기에 따른 일반 기준 작동 압력 밴드. 실제 등급은 강화 레이어, 피팅 설계 및 적용된 안전 계수에 따라 달라집니다.

유압 호스 피팅 선택 기준

직경과 압력 외에도 여러 다른 매개변수가 유압 호스 피팅이 특정 시스템에서 안정적으로 작동하는지 여부를 결정합니다.

그림 2: 작동 온도가 상승함에 따라 압력 용량이 감소하는 것을 보여주는 일반적인 경감 추세(정격 냉압에 대한 백분율로 표시).

스레드 호스 피팅 유형 설명

스레드형 호스 피팅은 여러 가지 스레드 및 씰링 형상을 사용할 수 있으며, 잘못된 두 가지를 함께 혼합하는 것은 유압 시스템에서 연결 누출이 발생하는 가장 일반적인 원인 중 하나입니다.

NPT 스레드

내셔널 파이프 테이퍼형 나사산은 일반적으로 나사산 밀봉제의 도움을 받아 수형 및 암형 테이퍼형 나사산을 함께 고정하여 밀봉하며 일반 산업 및 농업 장비에 일반적으로 사용됩니다.

BSP 스레드

영국 표준 파이프 나사산은 테이퍼형과 평행형 형태로 제공되며, 평행형 버전은 유럽 및 영연방 시장 장비에서 일반적으로 사용되는 나사산 간섭 대신 접착 와셔를 통해 밀봉됩니다.

JIC 스레드

Joint Industry Council 피팅은 평행 스레드에 37도 플레어 씰을 사용하여 진동에도 잘 작동하고 북미 유압 시스템 전반에 걸쳐 널리 사용되는 강력한 금속 간 씰을 제공합니다.

ORFS 스레드

O-링 페이스 씰 피팅은 플레어 또는 스레드 씰 대신 평평한 페이스 O-링을 사용하여 고압 유압 응용 분야에 사용할 수 있는 가장 누출 방지 연결 중 하나를 제공합니다.

미터법 스레드

종종 24도 콘 및 O-링과 짝을 이루는 미터법 스레드 피팅은 유럽에서 제작된 기계에서 일반적이며 글로벌 시장용으로 설계된 장비에 점점 더 많이 지정되고 있습니다.

그림 3: 나사산 및 씰 형상에 따른 일반 기준 압력 성능. 실제 등급은 피팅 크기, 재질, 제조업체 설계에 따라 다릅니다.

산업용 호스 피팅을 위한 재료 및 코팅 선택

탄소강은 일반 유압 서비스에 사용되는 가장 일반적인 피팅 본체 재료로 남아 있으며 일반적으로 보관 및 현장 사용 중 표면 부식을 방지하기 위해 아연 또는 아연-니켈 도금으로 마감 처리됩니다. 스테인레스 스틸 피팅은 기계 가공 비용이 더 많이 들지만 세척 또는 염분 노출이 일상적인 해양, 화학, 식품 및 제약 환경에서 부식에 훨씬 더 잘 견딥니다. 황동 피팅은 기계 가공성과 적당한 내부식성이 최대 압력 용량보다 더 중요한 저압 공기 및 물 라인에 주로 나타납니다.

그림 4: 일반적인 5점 엔지니어링 기준 척도에서 5가지 실제 요소에 대한 상대적 비교.

산업용 호스 피팅에 의존하는 산업

산업 및 산업 표준 호스 피팅은 유체나 가스가 견고한 파이프 연결이 아닌 유연한 연결을 통해 이동해야 하는 모든 곳에 나타납니다. 일반적인 부문은 다음과 같습니다.

• 건설 및 토공 기계 유압 회로
• 농업 장비 및 유압 장치 구현
• 해양 및 선상 유체 시스템
• 야금 및 석유 처리 공장 배관
• 위생 설비가 필요한 식품 및 의약품 가공 라인
• 우주 비행 및 항공우주 지상 지원 장비

각 부문에서는 취급하는 유체, 주변 환경, 유지 관리를 위해 연결부를 분해하는 빈도에 따라 재료, 나사산 표준 및 밀봉 방법의 특정 조합을 선호하는 경향이 있습니다.

맞춤형 호스 피팅 및 OEM 호스 피팅

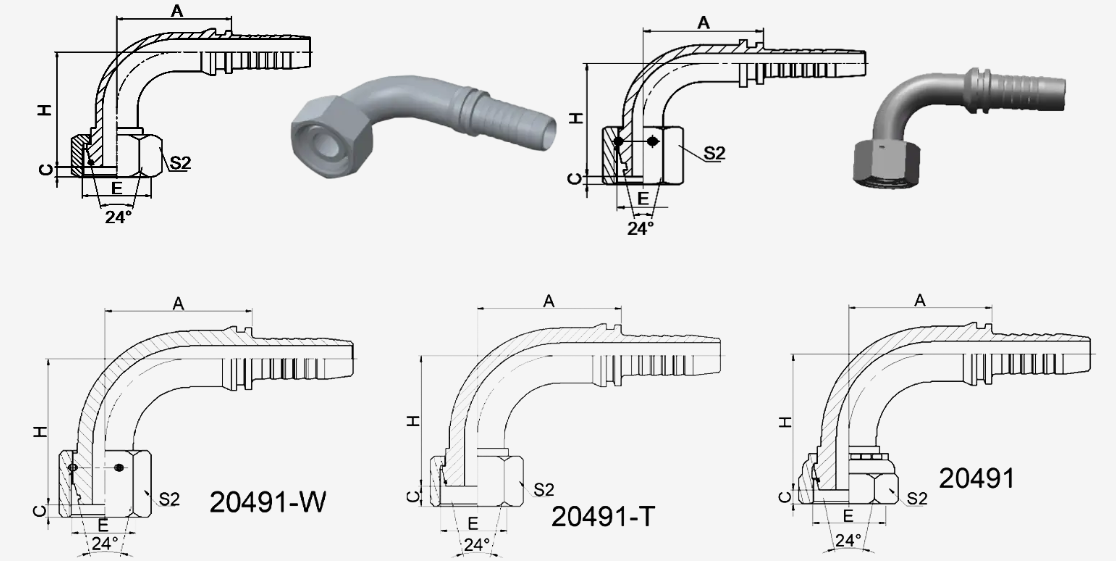

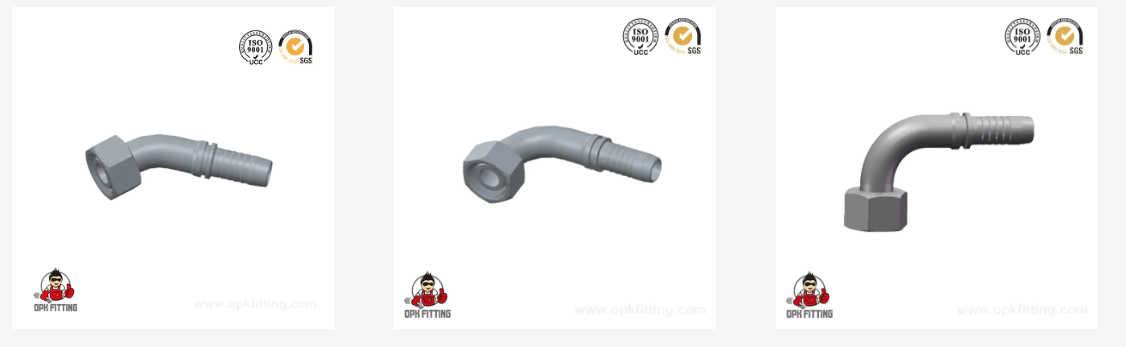

표준 카탈로그 피팅은 대부분의 응용 분야에 적용되지만 일부 장비 레이아웃에서는 카탈로그 부품이 일치할 수 없는 특정 굽힘 각도, 길이 또는 포트 구성을 중심으로 구축된 맞춤형 호스 피팅이 필요합니다. 고객이 직접 도면이나 샘플 부품으로 제작한 OEM 호스 피팅을 사용하면 장비 제조업체가 표준 부품 주위의 레이아웃을 조정하는 대신 정확한 범위와 장착 요구 사항에 맞는 피팅을 통합할 수 있습니다.

팔꿈치 관절은 굽힘 각도와 반경이 기계 설계에 따라 크게 다르기 때문에 일반적인 맞춤 요청입니다. 고주파 히터와 컴퓨터로 제어되는 파이프 벤더를 사용한 일체형 성형 공정을 통해 엘보 조인트를 생산하면 일반적으로 별도의 용접 세그먼트에서 조립된 피팅보다 생산 전체에 걸쳐 더 엄격한 치수 일관성이 유지됩니다.

설치 및 압착 모범 사례

올바른 조립 기술은 씰 무결성과 유압 호스 피팅의 작동 수명을 모두 보호합니다. 압착 작업의 현장 데이터는 대부분의 조기 실패를 방지하는 소수의 단계를 일관되게 나타냅니다.

1. 각도 절단은 페룰 접촉을 방지하므로 손톱 대신 적절한 호스 절단 도구를 사용하여 호스 사각형을 절단합니다.
2. 피팅 설계에 스카이브 호스가 필요한 경우 피팅 제조업체의 스트립 길이를 정확하게 따라 외부 커버만 벗겨냅니다.
3. 보강층이 페룰의 전체 길이 아래에 놓이도록 압착하기 전에 호스를 피팅에 완전히 삽입하십시오.
4. 압착기를 해당 피팅과 호스 조합에 대해 지정된 정확한 다이 크기와 압력으로 설정하십시오.
5. 완성된 어셈블리를 사용하기 전에 시험 압력 테스트를 실행하여 크림프 또는 스레드 인터페이스에 누출이 없는지 확인하십시오.
6. 설치 전에 보어의 오염을 방지하기 위해 완성된 어셈블리를 헹구고 캡을 씌웁니다.

산업용 호스 피팅 제조업체 선택

산업용 호스 피팅 제조업체 또는 산업용 호스 피팅 공급업체를 선택하려면 전체 주문 실행 전반에 걸쳐 일관된 압착 품질과 치수 정확도가 초기 샘플 부품만큼 중요하기 때문에 카탈로그 페이지를 넘어 생산 능력을 살펴봐야 합니다.

OPK FITTING 유압 장비 공장은 다양한 압력 수준과 크기에 걸쳐 호스 피팅, 어댑터 및 유연한 유압 호스를 다루는 유압 파이프 및 어댑터 생산을 중심으로 구축된 호스 피팅 공장의 한 예입니다. 이러한 종류의 시설에서 생산되는 제품은 일반적으로 기계, 야금, 석유, 건설, 조선, 항공우주 지상 장비, 농업, 제약 및 식품 가공 환경의 유압 및 유체 운송 시스템 전반에 적용됩니다. 이 공장은 중국 저장성 닝보시에서 운영되고 있습니다. 이 지역은 오랫동안 유압 파이프 생산 기반을 구축하고 해상 및 항공 수출 경로를 위한 강력한 운송 인프라를 갖추고 있습니다.

이러한 종류의 시설에서의 제조 단계에는 일반적으로 피팅 본체 자체에 대한 CNC 가공 능력이 지원되는 파이프 절단, 고무 스트립핑, 호스 압착, 시험 압력 테스트 및 헹굼이 포함됩니다. 산업용 호스 피팅 제조업체를 다른 제조업체와 비교할 때 엔지니어는 일반적으로 CNC 기계 수와 일반 생산 능력, 물리적 및 치수 특성에 대한 내부 테스트 기능, 공장에서 고객 도면으로 제작된 OEM 호스 피팅과 표준 카탈로그 생산을 동시에 지원하는지 여부에 대해 묻습니다.

자주 묻는 질문

• Q1: 산업용 호스 피팅이란 무엇입니까?

  A: 유연한 호스를 파이프, 밸브, 펌프 또는 실린더 포트에 연결하여 유체나 가스가 누출 없이 시스템을 통과할 수 있도록 연결을 밀봉하는 커넥터 구성 요소입니다.

• Q2: 표준 호스 피팅이란 무엇입니까?

  A: 이는 SAE, DIN, ISO 또는 BS와 같은 게시된 스레드 및 치수 사양에 따라 제작된 피팅으로, 둘 이상의 생산 소스의 부품과 안정적으로 결합할 수 있습니다.

• Q3: 호스 피팅은 무엇에 사용됩니까?

  A: 유연한 호스 섹션을 유압, 공압 및 일반 유체 전달 시스템 전반에 걸쳐 견고한 배관, 펌프, 밸브 및 실린더에 연결합니다.

• Q4: 산업용 호스 피팅은 어떻게 작동하나요?

  A: 페룰 또는 슬리브는 호스 주위를 압축하여 피팅 본체에 고정하고 밀봉하는 반면 반대쪽 끝은 일치하는 스레드 또는 플랜지 인터페이스를 통해 시스템에 연결됩니다.

• Q5: 압착형 호스 피팅과 재사용 가능 호스 피팅의 차이점은 무엇입니까?

  A: 압착 피팅은 압착 기계를 사용하여 호스에 영구적으로 고정되는 반면, 재사용 가능한 피팅은 호스 끝 부분에 나사 또는 클램프로 고정되어 호스를 절단하지 않고도 제거하고 다시 장착할 수 있습니다.

• Q6: 유압 호스 피팅에 적합한 스레드 유형을 어떻게 선택합니까?

  A: 먼저 나사산 유형을 결합 장비의 포트와 일치시킨 다음 피팅의 압력 등급과 씰 유형이 관련 작동 압력 및 유체에 적합한지 확인하십시오.

• Q7: 어떤 제품을 제공할 수 있나요?

  A: 생산에는 SAE, DIN, ISO, BS 및 기타 국제 표준에 따라 제작된 호스 커플링, 슬리브, 전환 피팅 및 유압 커플링이 포함됩니다.

• Q8: 귀사의 생산 능력은 어떻습니까?

  A: 공장에서는 피팅 설계 및 공정 개선에 중점을 둔 연구 개발 인력 팀의 지원을 받아 100개 이상의 CNC 공작 기계를 운영하고 있습니다.

• Q9: 귀사는 제품 품질을 어떻게 보장합니까?

  A: 각 생산 공정에는 인라인 검사가 포함되며 완제품은 재료 특성 및 치수 정확도를 다루는 내부 검사 시스템을 사용하여 고객 요구 사항 및 국제 표준에 따라 테스트됩니다.

• Q10: 표준 부품을 생산하고 있습니까?

  A: 생산은 주로 공통 스레드 및 연결 표준 전반에 걸친 호환성을 지원하는 국제 표준 부품 사양을 기반으로 합니다.

• Q11: 문의를 보낸 후 답변을 받는 데 시간이 얼마나 걸립니까?

  A: 영업일 기준으로 문의사항은 접수 후 4시간 이내에 답변을 드립니다.

• Q12: 맞춤형 또는 OEM 호스 피팅을 제공할 수 있나요?

  A: 예, 맞춤형 호스 피팅과 OEM 호스 피팅은 맞춤형 엘보 조인트 구성을 포함하여 고객 도면이나 샘플 부품에 따라 개발 및 생산됩니다.
